一、用戶基本情況

1、環境條件：我國中部，地處東經116°20′～117°59′、北緯35°38′～36°28′之間。屬于暖溫帶大陸性半濕潤季風氣候區，寒暑適宜，光溫同步，雨熱同季。全年光能輻射總量為117.9千卡/平方厘米。年均日照時數2527.9小時，年日照百分率58.3%。年平均氣溫13℃，平均降水量675.3毫米。

2、場地條件: 有足夠的集熱器安裝面積，能滿足太陽熱水系統的要求。

3、冷水資源：需有DN40以上的冷水接口，供應正常，滿足系統需要。

4、用水要求：根據用戶的安裝條件要求，每天大約供應y噸熱水。

5、風雪荷載、雷擊：當?shù)卣Ｄ攴蒿L(fēng)雪荷載不大。樓層防雷設施完好，有較好的抗雷擊能力。

二、工程設計及原理

（一）工程設計

1、地區地理與自然條件

地區:山西

平均水溫：15℃

光照條件：年均日照時數2527.9小時，年日照百分率58.3%。

2、用水情況

用水量: 根據用戶的安裝條件要求，每天大約供應有有y噸溫水。

3、加熱上述太陽能用水需要總能量

Q總=CM△T=4.18KJ/Kg℃×yKg×(50℃-15℃)= 1463000 K J

4、集熱面積（依照春秋季節設計）

F集熱面積= 總能量÷每天每平方米面積吸收的太陽熱量

5、集熱器的設計

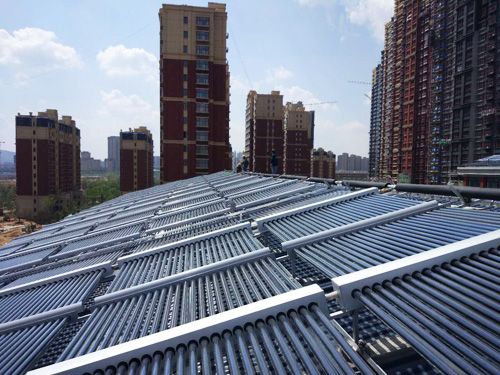

工程選用58-1800集熱器，配有50支長度為1.8米，直徑為58毫米的真空管，面積為6.55m2。集熱器選用50支/組集熱器。

6、儲水箱的設計

儲水箱的容量與用水量相適應，設計按照系統在春秋季節晴好天氣下工作一天，保證儲熱水箱內部溫度及用水量， 根據要求采用多少噸位

7、輔助加熱的設計

設計使用3臺超低溫型空氣源熱泵熱水機組

（二）工程原理介紹

太陽能熱水工程就是指利用光熱轉換技術將光能轉換為熱能，再利用所得到的熱量達到供應熱水的目的。太陽能熱水工程主要包括集熱單元、循環管路、儲水箱、用水管路、輔助加熱系統和控制系統。其工作原理：集熱單元吸收太陽光的能量加熱介質，熱介質通過控制系統和循環管路將熱量傳遞到預熱儲水箱產生熱水并且儲存，使用時水箱通過用水管路供應熱水。

（三）性能簡介

1、集熱系統

(1)普通集熱元件采用全玻璃真空集熱管。其主要指標為光譜吸收率≥0.96，紅外線發射率≤0.6，并能承受25mm冰雹的沖擊。是目前太陽能熱水器中很好的吸熱部件。集熱部件和聯集箱組成太陽能集熱器。本系統采用的TAYQ58-1850橫插式集熱器，配有50支規格為￠58×1800的集熱管。比豎插式集熱器采光更好集熱效率更高，不易結水垢。聯集箱材料為SUS304-2B進口不銹鋼，采用的氬氣保護焊接工藝，從根本上克服了低厚度滾壓成型水箱因長期冷熱交替造成的滲漏現象。聯箱外皮采用不銹鋼，尾架采用鋁型材，具有高抗腐蝕性和壽命長等特點。
